Чому листовий текстоліт деформується - Аналіз

Зміст:

• Що таке деформація текстоліту та як вона проявляється
• Основні причини деформації листового текстоліту
• Як уникнути деформації: практичні рекомендації
• Типові помилки при експлуатації
• Як запобігти деформації текстоліту

Листовий текстоліт - матеріал, який є надійним. Цей конструкційний та електроізоляційний виріб - важлива частина промисловості, електротехніки та машинобудування у наш час. Його особлива структура сприяє здатності витримати велике механічне навантаження. Також матеріал використовується в ролі діелектрика, який потрібен для трансформаторів, електрощитів і верстатів.

Але інколи буває так, що хоча листи текстоліту міцні, їх геометрія втрачається. Як так може бути, що довговічний матеріал починає вигинатися та тріскатися? Текстоліт деформується через цілий комплекс чинників. Серед них: перегрів, нерівномірний розподіл ваги чи прості помилки під час установки.

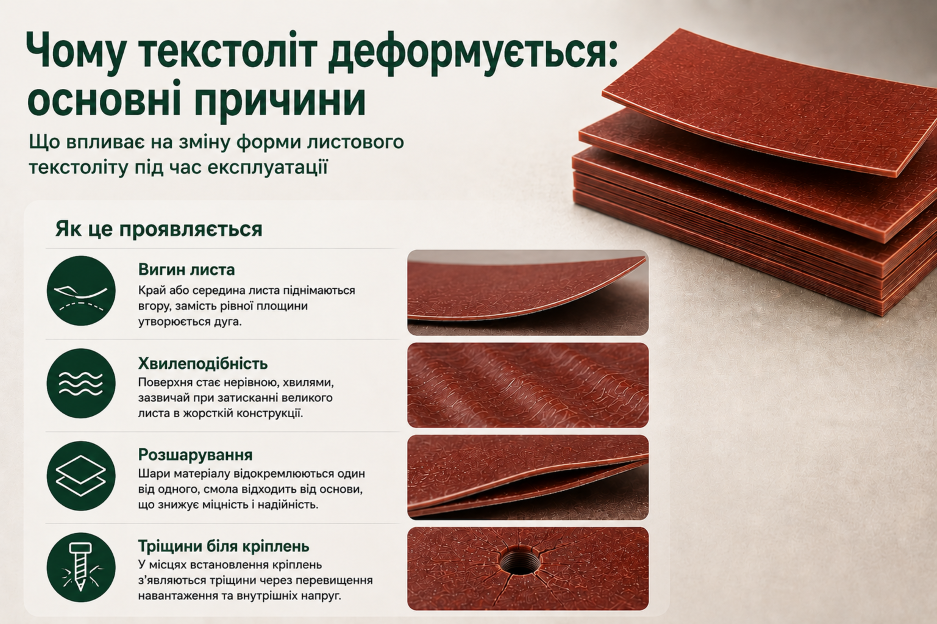

Що таке деформація текстоліту та як вона проявляється

Якщо умови нормальні та відповідні, то шаруватий пластик залишається стабільним. Але коли на нього впливають негативні фактори, то геометрія виробу “пливе”. Такий процес не відбувається відразу. Накопичення деформації зазвичай поступове. Проявляється це наступними способами:

• Лист вигинається та відбуваються локальні прогини - у зв’язку зі зміщенням суміжних вузлів обладнання, з рівної поверхні утворюється дуга.
• Хвилеподібна поверхня - матеріал “йде хвилями”, коли його затискають у жорсткі рамки на великій площі.
• Розшарування (делімінація) - це дуже небезпечний дефект. Під час цього полімерна смола починає відходити від тканинної основи. В результаті, електрична та механічна міцність матеріалу втрачається.
• Тріщини біля кріплень - критична межа внутрішньої напруги в місці фіксації була перевищена.

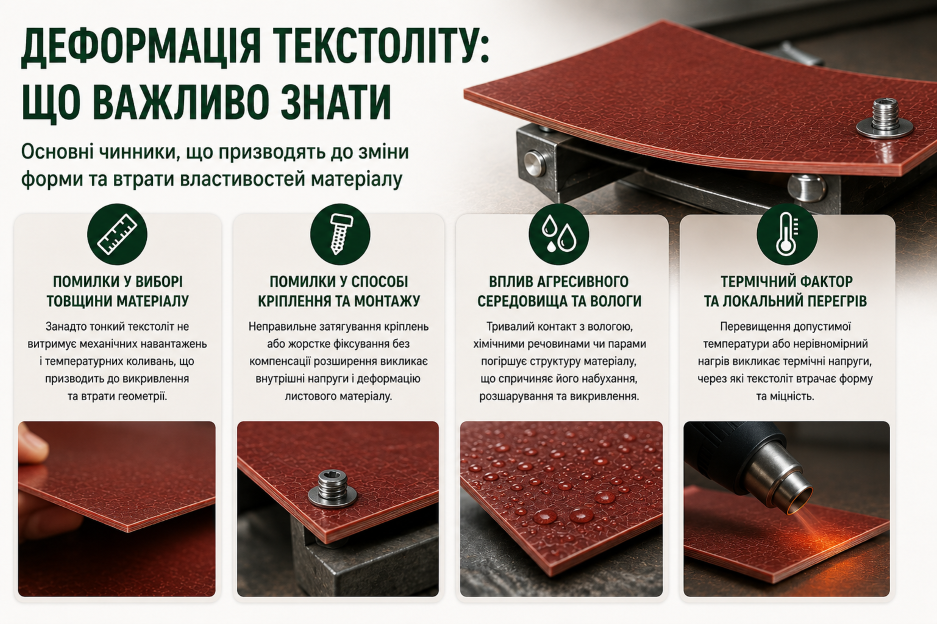

Основні причини деформації листового текстоліту

Аналіз причин втрати форми листового текстоліту показує, що цьому сприяють термічні, механічні та середовищні фактори.

Термічний фактор та локальний перегрів

Хоча текстоліт відрізняється термостійкістю, у нього є конкретна робоча температура. Вона має відмінність залежно від марки і становить до 105°C – 125°C.

Жорсткість виробу втрачається, коли він постійно знаходиться в місці з підвищеною температурою. Тоді темрореактивна смола м’якшає. Хоча це не призводить до плавлення матеріалу, його пружність дуже знижується.

А як впливає на текстоліт локальний нагрів? Коли відбувається більш сильний нагрів лише однієї деталі в обладнанні, то теплове розширення буде нерівномірним. Результатом є розширення одного краю листа, в той час як інша частина буде холодною, що призводить до вигину.

Синергія температури й тиску - ще одна проблема. Коли на текстолітовий лист одночасно впливає і механічне навантаження, і висока температура, то деформація відбувається ще швидше.

Помилки у виборі товщини матеріалу

Частою помилкою буває, коли намагаються економити і придбати більш тонкий лист, ніж потрібно. Площа - важливий момент, але текстоліт листова вага - теж момент, який потрібно враховувати. Додатково варто пам’ятати про можливість виробу витримувати свою вагу на великих площах.

Наприклад, для перегородки великого промислового верстата потрібний лист товщиною 8-10 мм. Якщо ж купити виріб товщиною 2-3 мм, то він, звісно, прогнеться під власною вагою. Також на нього будуть негативно впливати повітряні потоки, які спричиняє вентиляція чи вібрація. Це означає, що текстоліт листовий розміри - фактор, який потрібно аналізувати. В основному, у виробництві є листи 1000х2000 мм або 1000х1000 мм. Інший момент, який враховують - правильне розрахування кроку опорних конструкцій.

Помилки у способі кріплення та монтажу

На текстоліт повільно, але впливає коливання температури середовища, в якому він знаходиться. Проблема виникає, коли матеріал закріплюють до металу “намертво” за допомогою болтів і немає ніякого люфту. Тоді, коли виріб сильно нагрівається, він не має місця, щоб розширюватися. Варто розуміти, що у металу та текстоліту коефіцієнт теплового розширення різний, що викликає сильну внутрішню напругу.

В результаті утворюються хвилі, адже лист випинається посередині. Інколи це призводить до тріщин в місці кріплення, так як перевантажуються зони фіксації.

Вплив агресивного середовища та вологи

Текстоліт досить стійкий до впливу більшості хімікатів. Але якщо на нього постійно негативно діє навколишнє середовище, то він руйнується швидше.

Підвищена вологість є основним ворогом. Там, де лист має незахищені торці, проникає волога, яку вбирає бавовняна основа виробу. Тоді тканинні шари, що знаходяться всередині, набрякають. Матеріал розшаровується і поверхня викривляється.

Додатково негативно впливають на текстоліт технічні мастила або агресивна хімія. Вони здатні потрапляти у мікротріщини та руйнувати адгезію між тканиною і смолою. Якщо ці 2 фактора діють постійно одночасно, то відбувається збільшення внутрішнього напруження. Звісно, що жорсткість матеріалу втрачається.

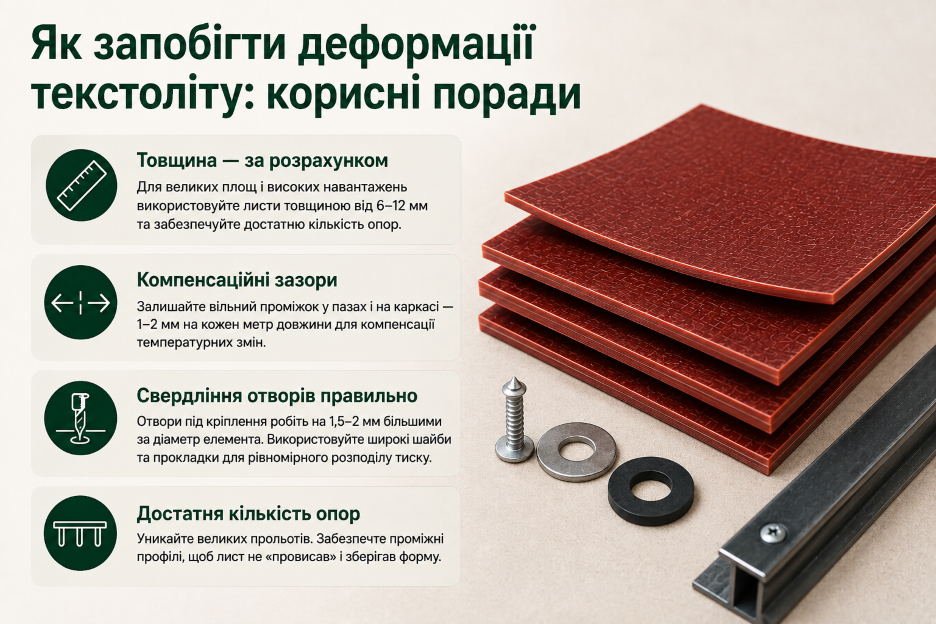

Як уникнути деформації: практичні рекомендації

Є поради, які допоможуть зберегти стабільну форму конструкції текстоліту весь час його використання. Ось основні золоті правила, які стосуються інженерної установки:

• Грамотний розрахунок товщини - тонкі листи не підходять, якщо на них буде діяти високе навантаження чи потрібен матеріал для великої площі. Пам’ятайте про габарити. Для великих листів текстоліту необхідна частіша обрешітка або ж використовують матеріал товщиною від 6-12 мм.
• Компенсаційні зазори - якщо монтувати панель у пази чи на каркас, то важливо залишати вільне місце. На кожен метр довжини потрібно як мінімум 1-2 мм, тоді матеріал має змогу “дихати” під впливом температури.
• Правильне свердління отворів - коли робите отвори для гвинтів чи саморізів, то вони мають на 1,5-2 мм бути більшими, ніж діаметр елемента для кріплення. Для розподілу тиску застосовують широкі шайби та гумові прокладки (або з фторопласту).
• Оптимальна кількість точок опори - заощаджувати на проміжних профілях небезпечно. Не можна допускати, щоб текстоліт “висів” у повітрі на широких площинах.

Типові помилки при експлуатації

• Монтаж впритул до джерел тепла - не розміщують текстолітові ізолятори відразу поряд потужних резисторів, ТЕНів або нагрівальних елементів, які не мають теплових екранів.
• Експлуатація у вологому середовищі без захисту - звичайний виробничий текстоліт не підходить для сирого підвалу, а також для вулиці просто неба, коли його торці не покриті захисним лаком.
• Надмірне затягування кріплення - структура плити руйнується, якщо закручувати болти пневмоінструментом, застосовуючи надмірне зусилля.

Як запобігти деформації текстоліту

Листовий текстоліт деформується не через заводський брак пластику. Причина в іншому, адже це дуже витривалий матеріал. Просто потрібно знати його фізико-механічні особливості. Коли виникають “хвилі”, прогини чи розшарування, то це означає, що під час проєктування допустилися помилок. Наприклад, була підібрана невідповідна товщина під певні листи текстоліту, не було зазорів для врахування розширення через підвищену температуру. Також дехто ігнорує агресивні умови середовища. Якщо ж монтаж проводиться професійно і точно розраховане навантаження, то експлуатація матеріалу буде відмінною, його геометрія залишатиметься стабільною весь час.
