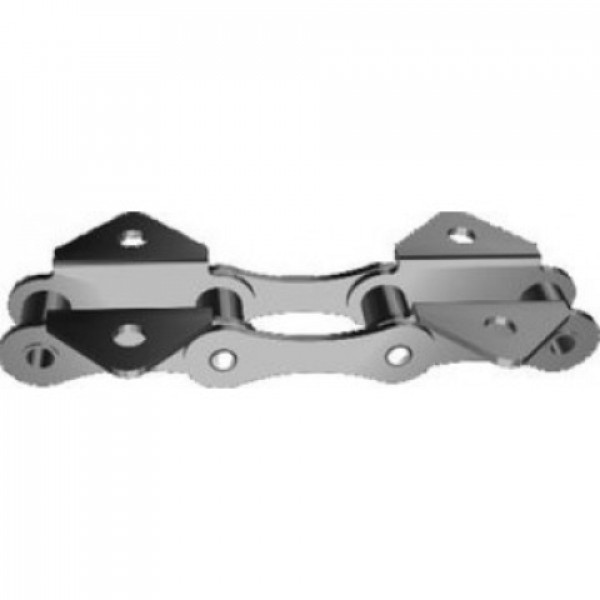

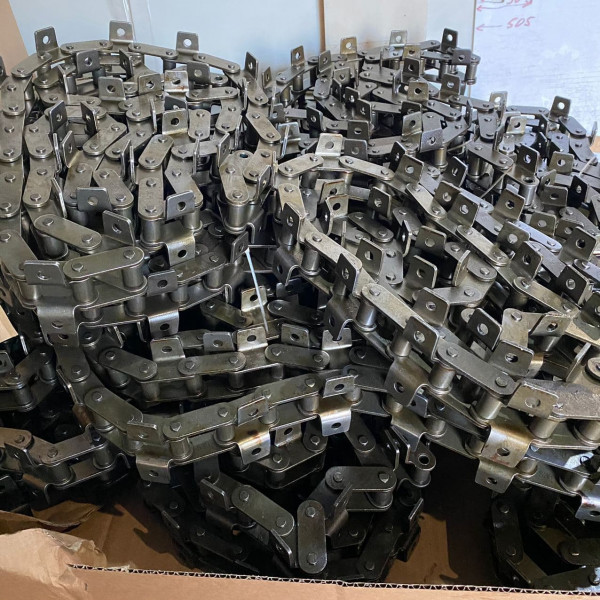

Ланцюги ТРД-38,0 Для транспортерів і елеваторів ГОСТ 4267-78 Тип 1. Виконання 2
- В наявності
268.30 грн.
Включаючи ПДВ
Роликовий ланцюг успішно використовується в елеваторних механізмах і різних транспортерах. Особливістю ланцюгів є той факт, що вони випускаються з різними модифікаціями і типами ланок, в залежності від конкретних умов їх подальшого використання.
| Позначення | Розміри, мм | Зруйнуй. навантаження кгс | Крок | чергування спеціальних ланок Т | Рис № | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Исп. | a | a1 | D | B | S | |||||||
| ТРД-38-3000-1-1-D-T H | 1 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 1 | |||
| ТРД-38-4000-1-1-D-T H | 1 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 1 | |||
| ТРД-38-3000-1-2-D-T H | 1 | 2 | 26 | - | 6,6; 8,4; 10,5 | 72 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 2 | |||
| ТРД-38-4000-1-2-D-T H | 1 | 2 | 26 | - | 6,6; 8,4; 10,5 | 72 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 2 | |||
| ТРД-38-3000-1-3-D-T H | 1 | 3 | 30 | - | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 3 | |||
| ТРД-38-4000-1-3-D-T H | 1 | 3 | 30 | - | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 3 | |||
| ТРД-38-3000-2-1-D-T H | 2 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 4 | |||
| ТРД-38-4000-2-1-D-T H | 2 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 4 | |||
| ТРД-38-3000-2-2-D-T H | 2 | 2 | 30 | - | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 5 | |||
| ТРД-38-4000-2-2-D-T H | 2 | 2 | 30 | - | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 5 | |||
| ТРД-38-3000-3-D-T H | 3 | 1 | - | 30 | 6,6 | 66 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |||
| ТРД-38-3000-3-D-T H | 3 | 1 | - | 33 | 10,5 | 68 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |||
| ТРД-38-4000-3-D-T H | 3 | 1 | - | 33 | 10,5 | 68 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |||
| ТРД-38-4400-4-10-2 H цепь подборщика ТУ 23.2. 1706-84 | 4 | 1 | 46 | - | 10,7 | 78 | 3,2 | 4000 | 2t | 7 | |||
| ТРД-38-4000-5-2 H | 5 | - | - | - | см. рис.8 | - | 3,2 | 4000 | 2t | 8 | |||
| ТРД-38,4-4400-1-1-10-6 И(19-57)* | 1 | 1 | - | 28,5 | 10,7 | 92 | 3,5 | 4400 | 6t | 9 | |||
| ТРД-38,4-4400-1-1-10-4/2 И(19-57)* | 1 | 1 | - | 28,5 | 10,7 | 92 | 3,5 | 4400 | 2/4t | 9 | |||
| ТРД-38,4-4400-1-1-10-6 И(22-60)* | 1 | 1 | - | 30 | 10,7 | 95 | 3,5 | 4400 | 6t | 9 | |||
| ТРД-38,4-4400-1-1-10-2/4 И(22-60)* | 1 | 1 | - | 30 | 10,7 | 95 | 3,5 | 4400 | 2/4t | 9 | |||
 |  |
Рисунок 1 | Рисунок 2 |
 |  |
Рисунок 3 | Рисунок 4 |
 |  |
Рисунок 5 | Рисунок 6 |
 |  |
Рисунок 7 | Рисунок 8 |
 |  |
