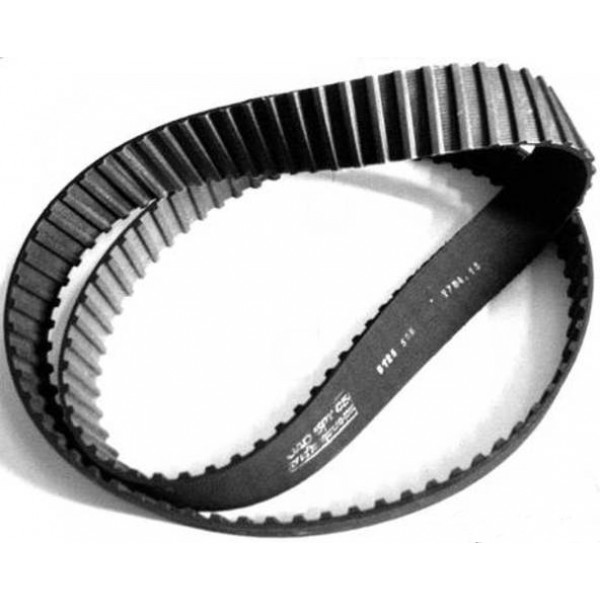

Ремінь СБ 4-90-50збірної ТУ-001419438-073-95
- Опт: 0
- На складі
100.00 грн.
- Без ПДВ:
Размеры зуба ремней СБ, ЛР.
| Тип зуба (модуль) | P шаг, мм | h высота зуба, мм | H толщина ремня, мм |
| 1 | 3.14 | 0.8 | 1.6 |
| 1.5 | 4.71 | 1.2 | 2.2 |
| 2 | 6.28 | 1.5 | 3.0 |
| 3 | 9.42 | 2.0 | 4.0 |
| 4 | 12.57 | 2.5 | 5.0 |
| 5 | 15.71 | 3.5 | 6.5 |
| 7 | 21.99 | 6.0 | 11.0 |
| 10 | 31.41 | 9.0 | 15.0 |
Шаг зуба модульного ремня определяется модулем, умноженным на число π.
Например, в маркировке СБ 5-125-50:
5 - модуль зуба, шаг составит 5*3,14=15,7мм
125 - количество зубьев (длина составит 15,708*125=1963,5)
50 - ширина ремня, мм
