Поліклинові приводні ремені

В даний час приводні поліклинові ремені виготовляються відповідно до міжнародних стандартів DIN 7867 та ISO 9982. Застосовуються для передачі крутного моменту між валами механізмів і машин за допомогою профільних шківів тертя. Умовно поліклиновий ремінь є конструктивне поєднання одного плоского ременя і декількох клинових (від 3 струмків до 20). Поліклинові ремені працездатні в районах з будь-якими кліматичними умовами.

конструкція

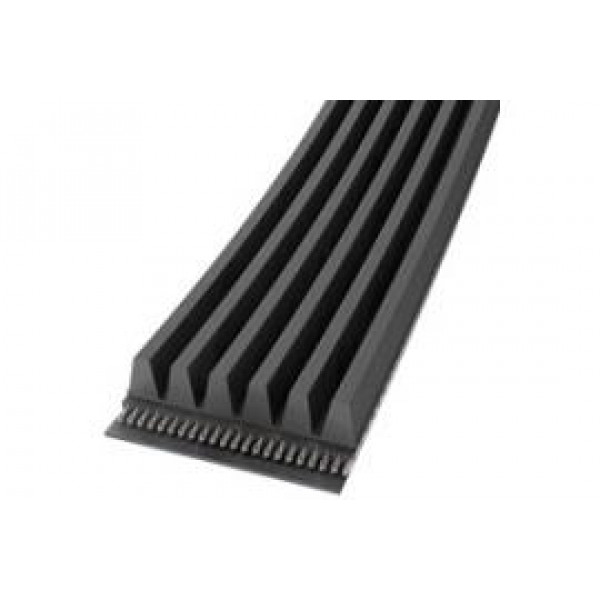

Схема поліклинового приводного ремняКонструктівно поліклиновий приводний ремінь складається з трьох елементів:

- несучого шару на основі композитних нерозтяжних ниток (корду), рівномірно розташованих по ширині ременя і міцно зчеплених з основою;

- основи, що представляє ряд опуклих V-образних ребер (клинів), де бічні стінки - робочі поверхні приводного ременя;

- гнучкого зносостійкого зовнішнього покриття, що забезпечує захист основи від пошкоджень механічного характеру, що в свою чергу дозволяє використовувати додаткові натяжні ролики в поліклиновий передачі.

Така конструкція ременя забезпечує міцне зчеплення його робочих поверхонь зі шківами тертя, стабільність довжини при значних розтягуючих зусиллях і можливість роботи з високими навантаженнями.

Міжнародні стандарти встановлюють п'ять типових перетинів поліклинових ременів: РН, рj, РК, РL і РМ.

Геометричні параметри поліклинових ременів, що виготовляються відповідно до міжнародних стандартів:

Позначення параметра РН рj РК РL РМ

Крок клиновидних ребер, S, мм 1,6 2,34 3,56 4,7 9,4

Висота виробу в поперечному перерізі, h, мм 2,7 4,0 5,4 9,0 14,2

Висота нейтрального шару, hв, мм 0,8 1,2 1,5 3,0 4,0

Відстань до нейтрального (який не зазнає стискають і розтягують зусиль) шару, h1, мм 1,0 1,1 1,5 1,5 2,0

Найменший діаметр шківа тертя, db, мм 13 20 45 75 180

Найбільша лінійна швидкість (лінійна), м / с 60 60 50 40 35
