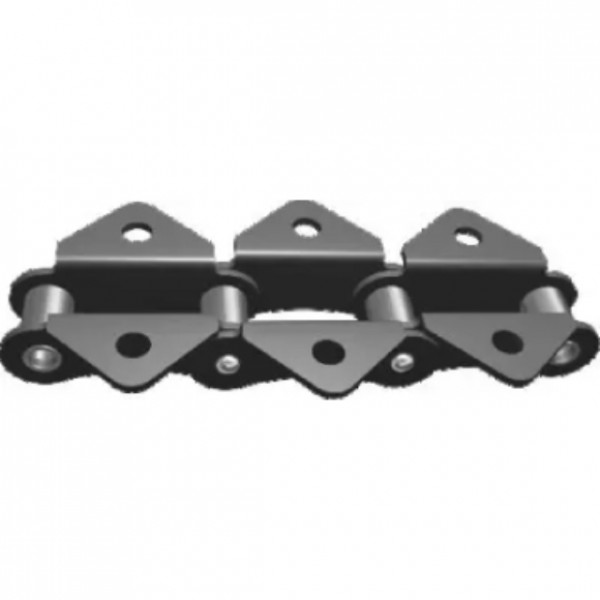

Цепи ТРД-38,0 Для транспортеров и элеваторов ГОСТ 4267-78 Тип 1. Исполнения 3
- Есть в наличии
263.55 грн.
С учетом НДС
Роликовая цепь успешно используется в элеваторных механизмах и различных транспортерах. Особенностью цепей является тот факт, что они выпускаются с различными модификациями и типами звеньев, в зависимости от конкретных условий их дальнейшего использования.
| Обозначение | Размеры, мм | Разруш. нагрузка кгс | Шаг чередования специальных звеньев Т | Рис № | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип | Исп. | a | a1 | D | B | S | |||||
| ТРД-38-3000-1-1-D-T H | 1 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 1 | |
| ТРД-38-4000-1-1-D-T H | 1 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 1 | |
| ТРД-38-3000-1-2-D-T H | 1 | 2 | 26 | - | 6,6; 8,4; 10,5 | 72 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 2 | |
| ТРД-38-4000-1-2-D-T H | 1 | 2 | 26 | - | 6,6; 8,4; 10,5 | 72 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 2 | |
| ТРД-38-3000-1-3-D-T H | 1 | 3 | 30 | - | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 3 | |
| ТРД-38-4000-1-3-D-T H | 1 | 3 | 30 | - | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 3 | |
| ТРД-38-3000-2-1-D-T H | 2 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 4 | |
| ТРД-38-4000-2-1-D-T H | 2 | 1 | - | 30 | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 4 | |
| ТРД-38-3000-2-2-D-T H | 2 | 2 | 30 | - | 6,6; 8,4; 10,5 | 80 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 5 | |
| ТРД-38-4000-2-2-D-T H | 2 | 2 | 30 | - | 6,6; 8,4; 10,5 | 80 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 5 | |
| ТРД-38-3000-3-D-T H | 3 | 1 | - | 30 | 6,6 | 66 | 2,5 | 3000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |
| ТРД-38-3000-3-D-T H | 3 | 1 | - | 33 | 10,5 | 68 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |
| ТРД-38-4000-3-D-T H | 3 | 1 | - | 33 | 10,5 | 68 | 3,2 | 4000 | 2t; 4t; 6t; 8t; 10t; 12t | 6 | |
| ТРД-38-4400-4-10-2 H цепь подборщика ТУ 23.2. 1706-84 | 4 | 1 | 46 | - | 10,7 | 78 | 3,2 | 4000 | 2t | 7 | |
| ТРД-38-4000-5-2 H | 5 | - | - | - | см. рис.8 | - | 3,2 | 4000 | 2t | 8 | |
| ТРД-38,4-4400-1-1-10-6 И(19-57)* | 1 | 1 | - | 28,5 | 10,7 | 92 | 3,5 | 4400 | 6t | 9 | |
| ТРД-38,4-4400-1-1-10-4/2 И(19-57)* | 1 | 1 | - | 28,5 | 10,7 | 92 | 3,5 | 4400 | 2/4t | 9 | |
| ТРД-38,4-4400-1-1-10-6 И(22-60)* | 1 | 1 | - | 30 | 10,7 | 95 | 3,5 | 4400 | 6t | 9 | |
| ТРД-38,4-4400-1-1-10-2/4 И(22-60)* | 1 | 1 | - | 30 | 10,7 | 95 | 3,5 | 4400 | 2/4t | 9 | |
 |  |
Рисунок 1 | Рисунок 2 |
 |  |
Рисунок 3 | Рисунок 4 |
 |  |
Рисунок 5 | Рисунок 6 |
 |  |
Рисунок 7 | Рисунок 8 |
 |  |
