Лист 450 AG20Е (+450 С)
- Опт: 0
- Есть в наличии
2250.00 грн.
- С учетом НДС

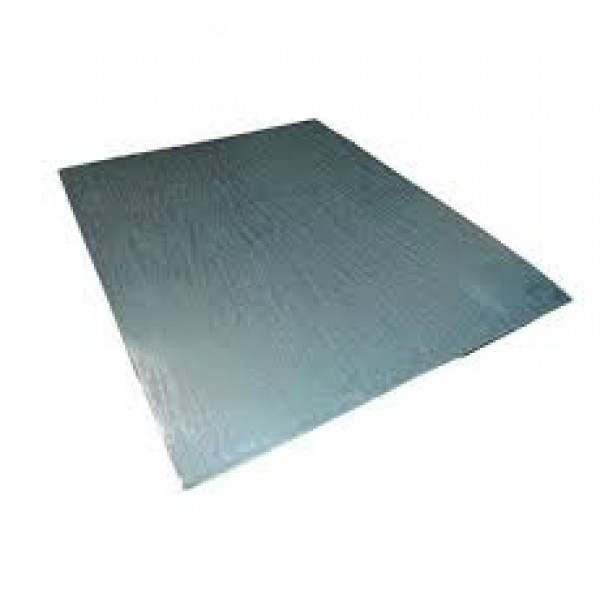

ЛИСТ 450– лист из гибкого графита с высокой плотностью, усиленный АЛЮМИНИЕВЫЙ ЛИСТ.
Размер листа 1000х1200мм.
Толщина: 2,0мм.
Вес листа: 3,0кг
Прокладочный лист выполнен в виде многослойного графитового ламината ТРГ, армированного одной или более металлическими прокладками, в зависимости от толщины листа. Благодаря сочетанию высокопрочного алюминиевого сплава с гибкостью графита структура пластины сочетает в себе лучшие характеристики обоих компонентов, такие как прочность, термическое сопротивление и гибкость. Роль металлической армирования заключается не только в повышении параметров прочности, но и в облегчении разрезания прокладок и защите устройств от риска возникновения коррозии.
Размер листа 1000х1200мм.
Толщина: 2,0мм.
Вес листа: 3,0кг
Прокладочный лист выполнен в виде многослойного графитового ламината ТРГ, армированного одной или более металлическими прокладками, в зависимости от толщины листа. Благодаря сочетанию высокопрочного алюминиевого сплава с гибкостью графита структура пластины сочетает в себе лучшие характеристики обоих компонентов, такие как прочность, термическое сопротивление и гибкость. Роль металлической армирования заключается не только в повышении параметров прочности, но и в облегчении разрезания прокладок и защите устройств от риска возникновения коррозии.
Свойства и параметры.
Графитовые уплотнения изготавливаются на основе графитовой фольги высокой чистоты, более 99% и плотностью на уровне 1,10 г/см3. Графит ТРГ - это материал с однородной структурой, характеризующийся исключительно хорошими герметизирующими свойствами, такими как сжимаемость, герметичность и способность выдерживать напряжения при высоких температурах. Стоит подчеркнуть, что в этом отношении графит многократно превосходит возможности традиционных эластомерных уплотнений. Несмотря на свои несомненные преимущества, графитовые уплотнения требуют высокой технической культуры как при подготовке прокладок, так и при сборке. Наиболее важные параметры листов, а также расчетные коэффициенты и данные для расчета прокладок представлены в таблице технических параметров. Графитовые уплотнения могут использоваться в диапазоне очень высоких давлений и температур при условии соблюдения основных принципов конструкции уплотнений. На прочность
Графитовые уплотнения изготавливаются на основе графитовой фольги высокой чистоты, более 99% и плотностью на уровне 1,10 г/см3. Графит ТРГ - это материал с однородной структурой, характеризующийся исключительно хорошими герметизирующими свойствами, такими как сжимаемость, герметичность и способность выдерживать напряжения при высоких температурах. Стоит подчеркнуть, что в этом отношении графит многократно превосходит возможности традиционных эластомерных уплотнений. Несмотря на свои несомненные преимущества, графитовые уплотнения требуют высокой технической культуры как при подготовке прокладок, так и при сборке. Наиболее важные параметры листов, а также расчетные коэффициенты и данные для расчета прокладок представлены в таблице технических параметров. Графитовые уплотнения могут использоваться в диапазоне очень высоких давлений и температур при условии соблюдения основных принципов конструкции уплотнений. На прочность
прокладок влияют не только параметры уплотнительного материала, но в значительной степени конструкция соединения, рабочее давление и соблюдение принципов правильной сборки. Отношение ширины к толщине прокладки следует выдерживать на уровне не менее 5, а при расчетах следует учитывать низкий коэффициент трения графит-сталь на уровне 0,15. Если изменяются условия работы герметизируемого стыка или изменяется материал прокладки, необходимо заново определить оптимальное давление сборки. В этом отношении руководствуйтесь рекомендациями, содержащимися в отдельном инструкции: «Методы расчета фланцевых соединений ...». Прокладочный материал - это уплотнительные листы с немного более низкими параметрами, чем у типичных графитовых листов со стальной вставкой, но это материал, который легче обрабатывать, он более пластичен и сохраняет память формы и имеет столь же широкий спектр применения в промышленных и энергетических установках.
