Грузовые пластинчатые ГОСТ 191-82 Тип 1

Грузовые пластинчатые цепи (серия G)
ГОСТ 191-82

Грузовые пластинчатые цепи, в первую очередь, являются грузовыми цепями, и в качестве приводных элементов могут применятся лишь на низких скоростях перемещения - до 0,3 м/с. Режим эксплуатации - кратковременный. Грузовые цепи предназначены для передачи высоких усилий и должны применяться в качестве грузовых и противовесных элементов в подъемно-транспортных машинах, в волочильных станках, в шлюзовых и плотинных установках.

Стандарт распространяется на грузовые пластинчатые цепи, применяемые в цепных передачах возвратно-поступательного движения.


ГОСТ 191-82 устанавливает следующие типы грузовых пластинчатых цепей:
·Bип 1 - цепь грузовая пластинчатая с соединительным валиком на одном конце отрезка цепи;
·Bип 2 - цепь грузовая пластинчатая с соединительным валиком на одном конце отрезка цепи и удлиненными валиками;
·Bип 3 - цепь грузовая пластинчатая с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи;
·Bип 4 - цепь грузовая пластинчатая с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи и удлиненными валиками;
·Bип 5 - цепь грузовая пластинчатая с концевыми пластинами и концевым валиком на одном конце отрезка цепи;
·Bип 6 - цепь грузовая пластинчатая с концевыми пластинами и концевым валиком на обоих концах отрезка цепи.
По заказу потребителя грузовые цепи комплектуются присоединительными элементами: соединительными валиками с втулками, удлиненными валиками, концевыми пластинами и валиками. Их число и чередование указывается при оформлении заказа.

Детали грузовых цепей не должны иметь окалины, трещин, заусенцев, раковин, вмятин, рисок, острых кромок, следов коррозии, влияющих на прочность цепи. Заделка трещин и раковин не допускается.
Собранная цепь должна иметь легкую, без заедания подвижность в шарнирных соединениях.


Пример условного обозначения грузовой пластинчатой цепи ГОСТ 191-82:

Маркировка: Цепь грузовая пластинчатая G160-1-50

G - цепь грузовая пластинчатая
160 - разрушающая нагрузка в кН
1 - тип цепи (с соединительным валиком на одном конце отрезка цепи)
50 - шаг звена в мм
                                                                               Описание:
По своей конструкции эти цепи делятся на два основных типа: цепи с открытыми валиками, цепи с закрытыми валиками. Звенья цепей первого типа образуются из четного числа пластин, соединяемых шарнирно валиками. Концы валиков расклепываются или для облегчения разборки шплинтуются. Такие цепи могут работать как на звездочках, так и на гладких блоках. Звенья цепей второго типа образуются из пластин, соединяемых гладкими валиками и прикрывающих их полностью. Такие цепи могут работать только на гладких блоках. Наибольшее распространение в машиностроении получили цепи с открытыми валиками.

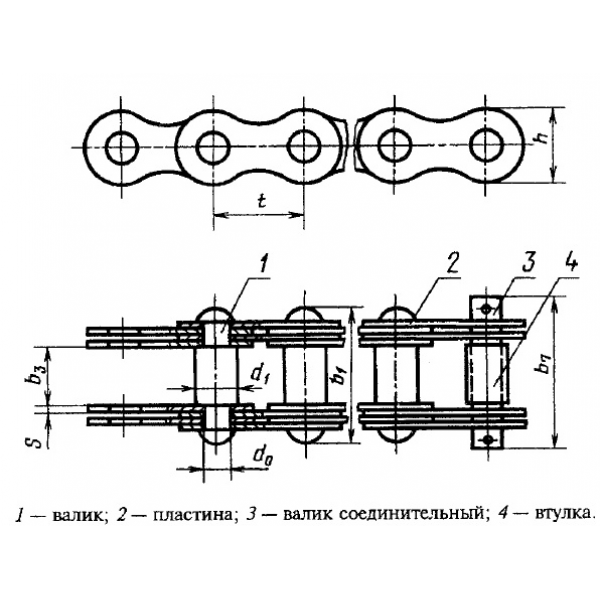

С соединительным валиком на одном конце отрезка цепи (тип 1).
