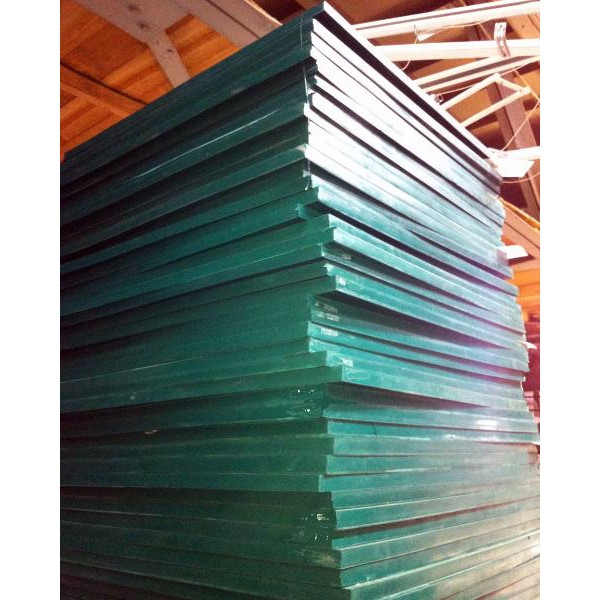

Вибродемпфирующие эластомерные пластины ТУ 2534-002-61734928-2013

Виброгасящие (вибродемпфирующие) эластомерные пластины выпускаются в соответствии с ТУ 2534-002-61734928-2013, представляют новое решение проблемы шумо- и виброзащиты. Пластины относятся к разряду эффективных звукопоглощающих и виброгасящих материалов в широком диапазоне звуковых частот, включая и область самых низких частот, находящихся за пределами нормируемого диапазона. Данный материал обеспечивает снижение уровня шума и вибрации от механизмов и машин до 85%, в диапазоне частот от 2 Гц до 10 кГц., обеспечивают значительное снижение уровня структурного, ударного и воздушного шумов.

Вибродемпфирующие эластомеры обладают комплексом характеристик:

• высокий уровень эффективного звукопоглощения
• значительные уровни снижения структурного, ударного и воздушного шумов
• высокие прочностные показатели;
• объемная несжимаемость;
• широкий температурный диапазон эксплуатации;
• срок службы сопоставим со временем эксплуатации здания;
• монолитность
• отсутствие в составе асбестового, стекло-, базальтового и др. видов волокон

Такие характеристики акустических эластомеров при их использовании позволяют обеспечивать

• комфортные условия жизни и работы людей;
• увеличение срока службы оборудования и строительных конструкций;
• высокую надежность систем;
• простоту монтажа и использования;
• отсутствие выделения в атмосферу помещений пыли, частиц волокон и др. вредных для организма материалов

В настоящее время акустические эластомерные материалы применяются для следующих целей:

• Как элементы виброзащиты фундаментов зданий;
• Как виброгасящие опоры вентиляционного, насосного и технологического оборудования;
• В качестве упругого элемента плавающих полов;
• Как элементы звукоизолирующих потолков;
• Прокладки под лаги пола для снятия ударного шума;
• Для изоляции межэтажных перекрытий;
• Для отделки помещений лифтового хозяйства: шахт, моторных отделений и смежных помещений;
• В киноконцертных залах и музыкальных студиях.
• Для обустройства стрелковых тиров

Примеры применения

Виброзащита происходит за счет резко отличающихся друг от друга сред (бетон-эластомер-бетон) по динамическому модулю упругости (примерно в 100 раз), при которых процесс передачи звука  по конструкциям становиться затруднительным из-за большого внесенного затухания (рис 1). Также снятие вибрации с механизмов происходит путем установки пластин непосредственно под фундамент оборудования (рис 3)

Динамические характеристики эластомерных вибродемпфирующих пластин позволяют применять материал в качестве звукоизоляционных слоев междуэтажных перекрытий с плавающими полами. При нагрузке на слой пластин более 200 кг/кв.м. индексы улучшения изоляции ударного шума повышаются до значений 22 дБ(рис 2).

Для снижения воздушного и ударного шума ВЭП используется в качестве упругого слоя между полом и несущей конструкций, непосредственно под лагами (рис 4).

Для повышения звукоизолирующего и демпфирующего эффекта ВЭП также изготавливается с переменным динамическим модулем упругости и с продольно-поперечными воздушными полостями (рис 5), увеличивающие коэффициенты потерь в слое, из-за дополнительных сдвиговых деформаций на границах полостей. Такое конструктивное решение помогло обеспечить эффективную работу ВЭП в зоне сверхнизких частот.

Технические характеристики

.

По результатам определения долговечности в условиях ускоренного старения, установлен срок службы пластин не менее 60 лет.
