Поликлиновые ремни ТУ 38.105763-89

В настоящее время приводные поликлиновые ремни изготавливаются по отечественным Техническим Условиям ТУ 38-105763-89 либо же в соответствии с международными стандартами DIN 7867 и ISO 9982. Применяются для передачи крутящего момента между валами механизмов и машин посредством профильных шкивов трения. Условно поликлиновой ремень представляет собой конструктивное сочетание одного плоского ремня и нескольких клиновых (от 3 ручьев до 20). Поликлиновые ремни работоспособны в районах с любыми климатическими условиями.

Конструкция

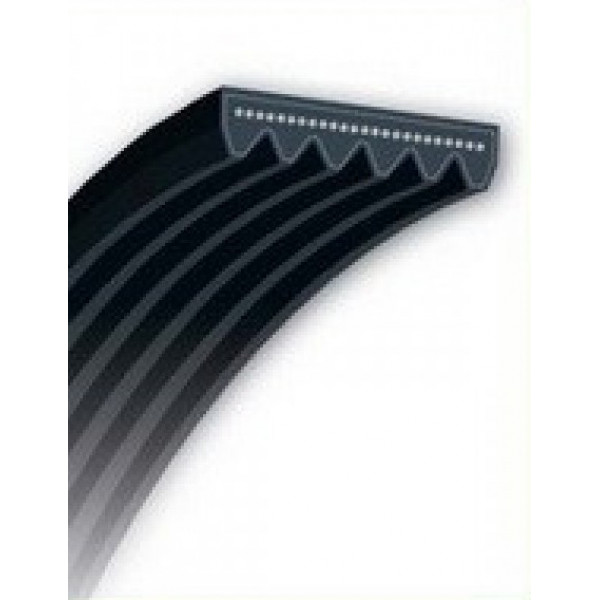

Конструктивно поликлиновой приводной ремень состоит из трех элементов:
- несущего слоя на основе композитных нерастяжимых нитей (корда), равномерно расположенных по ширине ремня и прочно сцепленных с основой;
- основы, представляющей ряд выпуклых V-образных ребер (клиньев), где боковые стенки – рабочие поверхности приводного ремня;
- гибкого износостойкого внешнего покрытия, обеспечивающего защиту основы от повреждений механического характера, что в свою очередь позволяет использовать дополнительные натяжные ролики в поликлиновой передаче.

Такая конструкция ремня обеспечивает прочное сцепление его рабочих поверхностей со шкивами трения, стабильность длины при значительных растягивающих усилиях и возможность работы с высокими нагрузками.

Стандарты устанавливают три сечения поликлиновых : К, Л, М.
